REPARACIÓN: Cambio de Relay

Procedimiento de Reparación:
1. Desconectar la unidad al realizar cualquier tipo de reparación eléctrica.
2. Cambiar siempre el conjunto de relay y térmico, este conjunto se selecciona por las características del compresor y es información que entrega el fabricante, nosotros contamos con toda esta información en las tablas de datos.

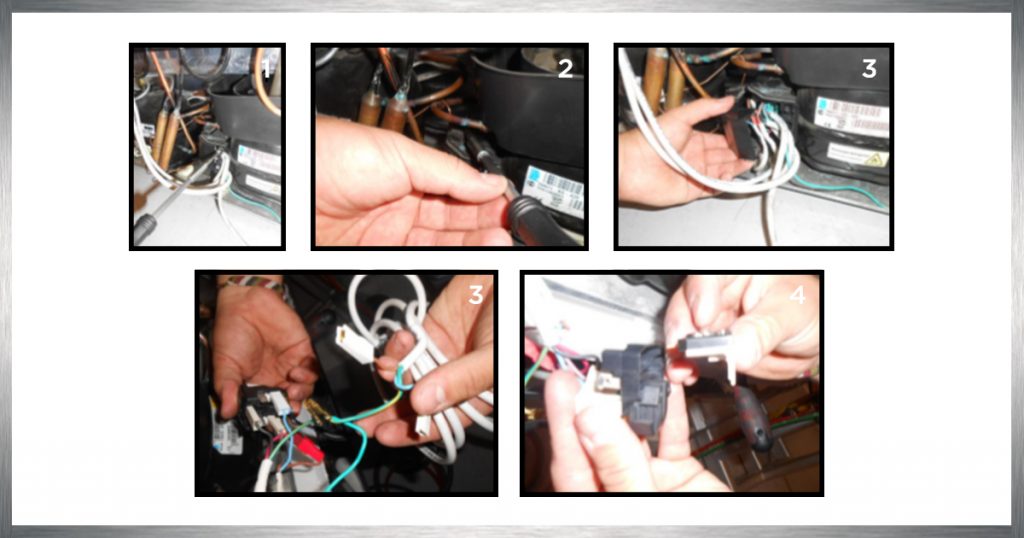

3. Lo primero es remover la tapa de bornera, con un destornillador se ejerce palanca en la parte superior o se siguen las instrucciones del fabricante ya que cambian según el modelo de compresor. (Fig. 1,2 y 3)

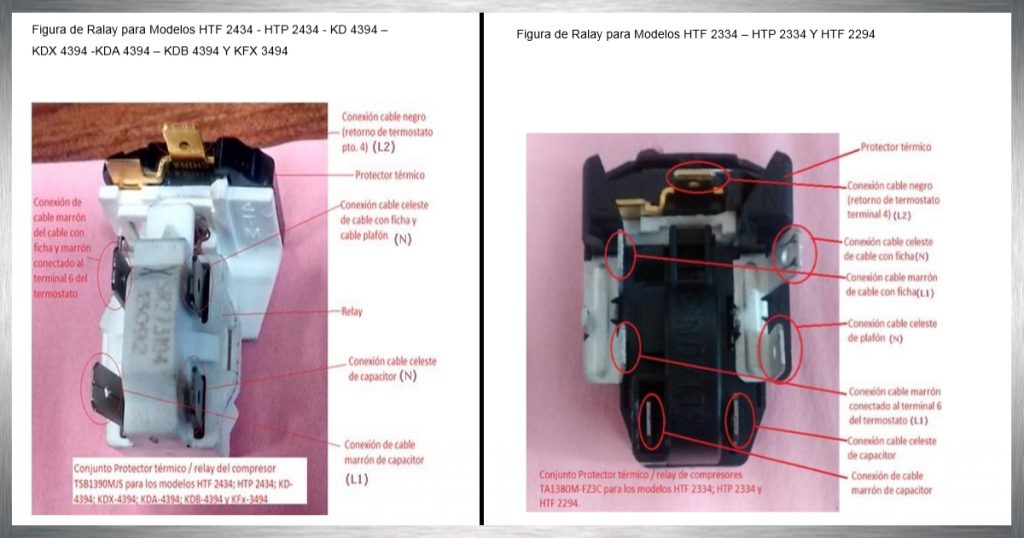

4. Se desconecta los terminales del relay a cambiar y colocando el nuevo relay se conectan los cables en los mismos terminales, siempre es recomendable contar con un esquema de conexiones para corroborar que sea correcta la disposición de los cables. (Fig. 4)
5. Colocar la tapa a presión. (Fig. 5)
6. Conectar la unidad

Más detalles de esta intervención para otros modelos:
